star and delta connection in hindi - स्टार डेल्टा स्टार्टर क्या है?

  Star delta startor क्या है ?ओर यह कैसे काम करता है ?

 दोस्तों आज की इस पोस्ट में हम बात करेंगे कि स्टार डेल्टा स्टार्टर क्या होता है और यह कैसे काम करता है उम्मीद करता हूं कि आपको यह पोस्ट पसंद आएगी

Image of स्टार कनेक्शन एंड डेल्टा कनेक्शन

यहाँ आप जानेंगें ? 1-Star delta startor क्या है ? 2- star delta startor का Working Principal 3- star delta startor के Types 4- star delta startor की Power wiring 5- Star delta startor की Control wiring 6- Delta connection diagram 7- Star connection diagram 8- स्टार डेल्टा स्टार्टर के Advantage 9- स्टार डेल्टा स्टार के प्रकार क्या हैं ? 10- स्टार डेल्टा स्टार्टर के Disadvantage 11- star delta starter के important qus - ans

1- Star delta startor क्या है ?:-

ज्यादातर थ्री फेस मोटर को सीधे लाइन पर चलाया जाता है लेकिन हमें कभी कभी ज्यादा hp की मोटर को  चलाना होता है तो हमें वोल्टेज को कंट्रोल करके आगे मोटर में भेजना होता है क्योंकि अधिक वोल्टेज की वजह से हमारी मोटर में जलने का खतरा बढ़ जाता है और ज्यादा hp की मोटर स्टार्टिंग में ज्यादा वोल्टेज लेने की वजह से आगे लाइन में  वोल्टेज की परेशानी हो सकती है

मोटर्स के स्टार्टिंग करंट को कम करने के लिए ज्यादा hp की मोटर्स को कम स्टार्टिंग वोल्टेज के साथ चलाया जाता है जब मोटर 80 से 85% स्पीड पर पहुंच जाती है तो उसे उसकी फुल करंट पर चलाया जाता है। चलाये शुरू करते हैं स्टार डेल्टा स्टार्टर के बारे में।

2- star delta startor का Working Principal

स्टार्टिंग वोल्टेज को कम करने की दो विधियां है स्टार डेल्टा स्टार्टिंग और दूसरा है ऑटो ट्रांसफॉर्मर द्वारा स्टार डेल्टा स्टार्टर के द्वारा कम वोल्टेज पर मोटर को स्टार्ट करा जा सकता है

ज्यादा एचपी की मोटर स्कोर स्टार्टिंग में कम वोल्टेज दिया जाता है जिससे कि वह जले नहीं जो मोटर अपनी 80 % स्पीड पर आ जाती है तो उसे फुल वोल्टेज किया जाता है जिससे की मोटर जलने से बच जाती है क्योंकि स्टार्टिंग में मोटर के द्वारा ज्यादा करंट ले लिया जाता है

5hp से ऊपर की सभी मोटर को चलाने के लिए स्टार डेल्टा स्टार्टर का प्रयोग करा जाता है तथा जब यह मोटर स्टार्ट करी जाती है तब 58 परसेंट वोल्टेज पर स्टार कनेक्शन में चलाई जाती है जब वह 80 % स्पीड में आ जाती है या यह कह सकते हैं कि जब रतनी फुल स्पीड में आ जाती है तो वह ऑटोमेटिक डेल्टा से चलने लगती है

3- star delta startor के Types

स्टार्टर को होगा अपने अनुसार बनाते हैं इसलिए हमें कई प्रकार के स्टार्टर देखने को मिल जाता है हम यहां पर सबसे ज्यादा प्रयोग होने वाले स्टार्टर का डिस्कशन करेंगे

1 D.O.L. Starter

2 Reverse Forward Starter

3 Star Delta Starter

4- star delta startor की Power wiring

Image of स्टार कनेक्शन एंड डेल्टा कनेक्शन

स्टार डेल्टा स्टार्टर की पावर वायरिंग के लिए दो केवल चाहिए होता है जिसमें 3 दिन तार हूं सबसे पहले आर वाई वी को एमसीबी में लगाया जाता है तथा एनसीवी के आउटपुट से और भाई भी को ओवरलोड रिले के इनपुट में लगाया जाता है

ओवरलोड रिले के इनपुट से निकला और भाई भी मेन कॉन्टैक्टर के इनपुट में लग जाते हैं तथा आउटपुट को मोटर के युवान  u1,v1,w1 से जोड़ देते हैं मेन कॉन्टैक्टर के इनपुट से आर वाई वी का रूप लेकर डेल्टा कॉन्ट्रैक्टर के इनपुट में लगा देते हैं

जो की मोटर के w2,v2,u2 मैं चले जाते हैं मॉडल टाउन ट्रैक्टर के आउटपुट को स्टार कॉन्ट्रैक्टर के आउटपुट में जोड़ देते हैं तथा स्टार कॉन्टैक्टर के इनपुट को आपस में शार्ट कर देते हैं

5- Star delta startor की Control wiring

Star delta startor power wiring

चित्र के अनुसार तीनों कॉन्टेक्टर और टाइमर के A1 को न्यूट्रल से कनेक्ट कर दिया जाता है  तथा फेज वायर को mcb से लेकर overload relay के कॉमन पॉइंट में दिया जाता है

तथा overload relay के nc पॉइंट से निकाल कर off push बटन में दिया जाता है तथा off push बटन से निकालकर ऑन पुश बटन में दिया जाता है तथा यह फेस on push button से डायरेक्ट टाइमर के commen पॉइंट में चले आता है टाइमर के दूसरी और no तथा nc पॉइंट होते हैं टाइमर के nc पॉइंट से निकल कर डेल्टा delta के nc पॉइंट में जाता है

और डेल्टा के nc पॉइंट से निकलकर स्टार कॉन्टैक्टर के A1  में चला जाता है टाइमर के no पॉइंट से निकला फेस वायर स्टार के nc पॉइंट में जाते हुए डेल्टा के A1 में चला जाता है तथा holding के लिए main contactor के no से जाते हुए main contactor के A1  में जाता है तथा वह no के दूसरे सिरे से होता हुआ स्टार पुश बटन की स्टार्टिंग में जॉइंट हो जाता है जिससे कि main contactor, hold रहता है

6- Delta connection diagram in hindi

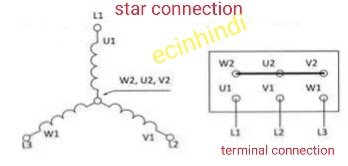

7- Star connection diagram in hindi

8- स्टार डेल्टा स्टार्टर के Advantage – लाभ

1- स्टार डेल्टा स्टार्टर स्टार्टिंग में कम करंट लेता है जबकि डोल स्टार्टर स्टार्टिंग में ज्यादा करंट लेता है

2- यह अन्य वोल्टेज कंट्रोल करने वाले स्टार्टर से सस्ता होता है

3-इसमें मोटर का स्टार्टिंग करंट 2 से 3 गुना ही रखा जाता है

4-इसका रखरखाव या मेंटेनेंस करना बहुत ही आसान होता है अगर यह खराब हो जाता है तो इसमें fault ढूंढना भी बहुत आसान होता है

9- स्टार डेल्टा स्टार के प्रकार क्या हैं ?

5 hp से अधिक hp की  Squirrel cage मोटर

के लिए स्टार डेल्टा स्टार्टर का उपयोग किया जाता है, लेकिन मोटर के अधिक hp के साथ ही स्टार्टर का प्रकार बदला जाता है।  जिसके साथ

मोटर को नुकसान से बचाया जा सकता है।

स्टार डेल्टा स्टार्टर मुख्य रूप से तीन प्रकार के होते हैं

1 मैनुअल स्टार डेल्टा स्टार्टर

2 - स्वचालित स्टार डेल्टा स्टार्टर

3-  ऑटो ट्रांसफार्मर स्टार डेल्टा

10- स्टार डेल्टा स्टार्टर के Disadvantage

1- मोटर को चलाने के लिए दो अलग-अलग पावर केबल की आवश्यकता होती है जिसने की प्रत्येक से केवल में 3 तार होते हैं

2- डोल स्टार्टर की तुलना में स्टार्टिंग टॉर्क कम होता है

3- इसमें 3 पावर कांटेक्ट की आवश्यकता होती है जबकि डोल स्टार्टर में एक और कंडक्टर की आवश्यकता होती है इसलिए यह महंगा हो जाता है

4- स्टार डेल्टा स्टार्टर का पावर सर्किट थोड़ा जटिल होता है इसकी डॉल स्टार्टर बहुत ही सिंपल होता है

5-स्टार डेल्टा स्टार्टर में फाल्ट ढूंढने में बहुत दिक्कत होती है लेकिन डोल स्टार्टर में फॉल्ट आसानी से मिल जाता है

11- star delta starter के important qus - ans

क्या हम 10 hp मोटर के लिए DOL स्टार्टर का उपयोग कर सकते हैं? - Can we use DOL starter for 10 hp motor? हाँ। हम DOL स्टार्टर का उपयोग करके 10 HP इंडक्शन मोटर शुरू कर सकते हैं क्योंकि यह Starting method 10 KW से कम की मोटरों के लिए बेहतर है यानी 13-14 HP और बड़ी मोटर के लिए, स्टार डेल्टा method बेहतर है। लेकिन, यह मोटर की शुरुआती धारा को कम नहीं करता है। DOL स्टार्टर किसके लिए उपयोग किया जाता है? डायरेक्ट ऑन लाइन मोटर स्टार्टर (DOL) इसके लिए उपयुक्त है: एक उपयोगिता को Rural customers को 10 किलोवाट से बड़े मोटर्स के लिए कम-वोल्टेज शुरुआत का उपयोग करने की आवश्यकता हो सकती है। DOL की शुरुआत कभी-कभी छोटे पानी के पंप, कम्प्रेसर, पंखे और कन्वेयर बेल्ट शुरू करने के लिए की जाती है। क्या आप डेल्टा में मोटर शुरू कर सकते हैं? - Can you start a motor in Delta? अधिकांश प्रेरण मोटर्स को सीधे लाइन पर शुरू किया जाता है, लेकिन जब बहुत बड़ी मोटरों को इस तरह से शुरू किया जाता है, तो वे Large scale पर करंट फ्लो के कारण supply लाइनों पर वोल्टेज की mess का कारण बनती हैं। ... वोल्टेज शुरू करने में कमी के लिए इस्तेमाल की जाने वाली दो methods हैं: स्टार डेल्टा स्टार्टिंग और ऑटो Transformer स्टार्टिंग।

forward reverse startor की कार्यविधि

रिवर्स फॉरवर्ड स्टार्टर कार्यविधि - जैसा मैंने आपको बताया कि यह DOL स्टार्टर के समान है।  अंतर केवल इतना है कि इसमें हम दो contractor का उपयोग करते हैं।

 पहला contractor मोटर को एक सीधी दिशा में और दूसरा मोटर को उल्टी दिशा में मोड़ने के लिए use होता है।

  हम इस स्टार्टर का उपयोग 10HP से कम की मोटर को चलाने के लिए  करते हैं।

स्टार डेल्टा स्टार्टर का उपयोग क्यों किया जाता है? - Why is star delta starter used? स्टार्टिंग करंट को कम करने के लिए स्टार-डेल्टा स्टार्टर का उपयोग किया जाता है। प्रारंभ में मोटर winding स्टार पैटर्न में जुड़े होते हैं। जबकि स्टार पैटर्न में जुड़ा हुआ वोल्टेज फेज वोल्टेज (लाइन वोल्टेज / 1.3 aprox) के बराबर है, इसलिए starting current का value कम हो जाता है। स्टार डेल्टा स्टार्टर का उपयोग कहाँ किया जाता है? - Where is star delta starter used? स्टार डेल्टा स्टार्टर एक बहुत ही General type का स्टार्टर है और इंडक्शन मोटर के अन्य प्रकार के Beginner methods की तुलना में बड़े पैमाने पर उपयोग किया जाता है। एक स्टार डेल्टा का उपयोग एक induction motor के लिए किया जाता है जिसे डेल्टा जुड़े स्टेटर वाइंडिंग पर सामान्य रूप से चलाने के लिए design किया गया है स्टार डेल्टा स्टार्टर और DOL स्टार्टर के बीच अंतर क्या है? - What is the difference between star delta starter and DOL starter? DOL starter का मतलब है कि मोटर एक contactor का उपयोग करके सीधे ऑन लाइन से जुड़ा हुआ है, जिसमें कोई भी शुरुआती सर्किट नहीं है जो high starting current को कम करता है। आमतौर पर स्टार-डेल्टा starter का डेल्टा भाग दो contactors का उपयोग करता है, एक स्टार में कम वोल्टेज पर शुरू करने के लिए और एक डेल्टा configuration में उच्च वोल्टेज पर चलने के लिए।

starters कितने प्रकार की होती है? - How many types of starters are there? starters के दो मुख्य प्रकार हैं मैनुअल स्टार्टर और AC मैग्नेटिक मोटर स्टार्टर, जिन्हें आमतौर पर मोटर स्टार्टर के रूप में जाना जाता है। मैन्युअल स्टार्टर को मैन्युअल रूप से Powered किया जाता है। क्योकि मोटर starting current high है? शुरुआत के दौरान एक इंडक्शन मोटर एक छोटे circulated ट्रांसफार्मर की तरह व्यवहार करता है। अब, जब stator winding को supply दी जाती है, तो यह Constant वोल्टेज पर उच्च धारा खींचता है क्योंकि winding कम परिचालित होती हैं। स्टेटर के माध्यम से यह उच्च धारा चुंबकीय क्षेत्र उत्पन्न करता है जो रोटर कंडक्टर के साथ लिंक करता है। क्या हम 10 hp मोटर के लिए DOL स्टार्टर का उपयोग कर सकते हैं? - Can we use DOL starter for 10 hp motor? हाँ। हम DOL स्टार्टर का उपयोग करके 10 HP इंडक्शन मोटर शुरू कर सकते हैं क्योंकि यह starting method 10 KW से कम की मोटरों के लिए बेहतर है यानी 13-14 HP और बड़ी मोटर के लिए, स्टार डेल्टा विधि बेहतर है। लेकिन, यह मोटर की starting current को कम नहीं करता है। Tubelight में स्टार्टर का उपयोग क्यों किया जाता है? - Why starter is used in Tubelight? Fluorescent tubes / लैंप पारा वाष्प से भरे हुए हैं। ultra violet light का उत्पादन करने के लिए वे पारा परमाणुओं को Excited करने के लिए विद्युत आवेश का उपयोग करते हैं। ट्यूब लाइट सर्किट का उपयोग ट्यूब लाइट के फिलामेंट्स को एक प्रारंभिक current प्रदान करने के लिए किया जाता है। 1 hp मोटर कितने amps की होती है? - How many amps is a 1 hp motor? आम Horsepower से Amps Conversions

Horsepower Amps Voltage 1 HP 6.91 A 120 V 1.25 HP 8.63 A 120 V 1.5 HP 10.4 A 120 V 1.75 HP 12.1 A 120 V मोटर Starting Current कितने समय तक चालू रहता है? - How long does motor starting current last? आमतौर पर, शुरुआती आधे चक्र के दौरान, inrush current सामान्य full load current से 20 गुना अधिक होता है। पहले आधे चक्र के बाद मोटर घूमने लगती है और starting current कई सेकंड के लिए सामान्य से 4 से 8 गुना कम हो जाती है।

NC contact क्या है ?

NC का पूरा नाम- सामान्य रूप से बंद (Normally Close)

मतलब जब हमारा Contactor सामान्य स्थिति में होता है, तब हमारे दोनों Contact जुड़े होंगे।

अगर हम NC के एक बिंदु पर बिजली की supply करते हैं तो यह दूसरे बिंदु पर हमें मिलती रहेगी।  लेकिन जब हम contactor शुरू करते हैं, तो हमारे NC संपर्क जो एक दूसरे से जुड़े होते हैं, वे दूर हो जाते हैं।

यहाँ आपने सीखा Star delta starter connection ऑटो स्विच मोटर स्टार्टर कनेक्शन Star delta starter diagram

Star to delta conversion hindi

किसी भी मोटर को स्टार्ट से डेल्टा में चलाने के लिए हमें स्टार डेल्टा स्टार्टर की आवश्यकता होती है इसके बारे में हमने ऊपर अच्छी तरह से बता रखा है

जल्द ही यह पर आपको Star-delta starter connection PDF मिल जायेगी ।

आशा करता हु आपको यह पोस्ट पसंद आई होगी।

अगर आपको स्टार डेल्टा स्टार्टर से रिलेटेड कोई भी क्वेश्चन वह तो आप हमें कमेंट बॉक्स में कमेंट करके पूछ सकते हैं मैं कोशिश करूंगा कि आपके उत्तर का जवाब जल्द से जल्द दूं अगर आप किसी और ने टॉपिक पर पोस्ट चाहते हैं तो भी हमें कमेंट बॉक्स में कमेंट करके बता सकते हैं और मैं कोशिश करूंगा कि अपनी नेक्स्ट पोस्ट उसी टॉपिक पर लिखूं।
